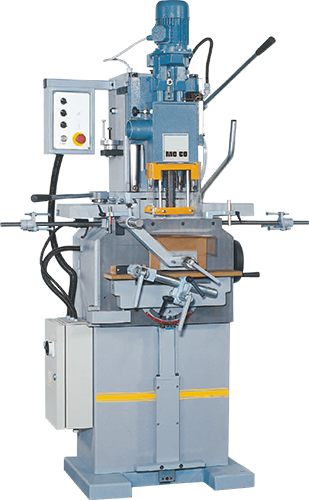

MC60
MAQUINA DE FURAR POR CORRENTE
Este tipo de máquina é essencial na carpintaria.
Os entalhadores de corrente são máquinas muito rápidas, com um simples movimento manual e podem fazer ranhuras de várias dimensões em janelas e portas.
Esses modelos diferem quanto às características estruturais, dimensões, praticidade, potência do motor e preço.
A máquina está predispostas para a montagem de todo tipo de corrente (tanto medidas quanto marcas de construtores).
O modelo permite a inclinação da mesa de trabalho e a rotação do cabeçote.
O modelo permite a inclinação da mesa de trabalho e a rotação do cabeçote.
A máquinas são equipadas com revólver e batentes fixos no carro longitudinal, e batentes de profundidade com curso vertical.

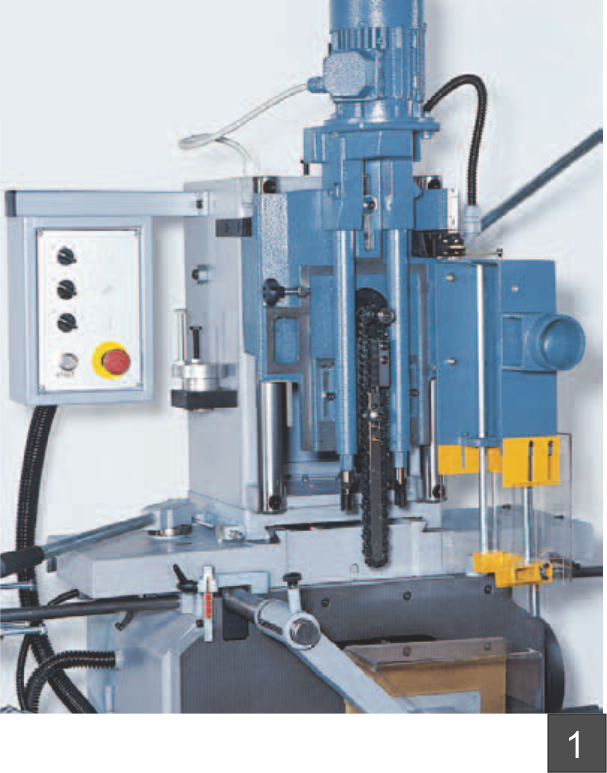

Brocas verticais e corrente, painel de comandos

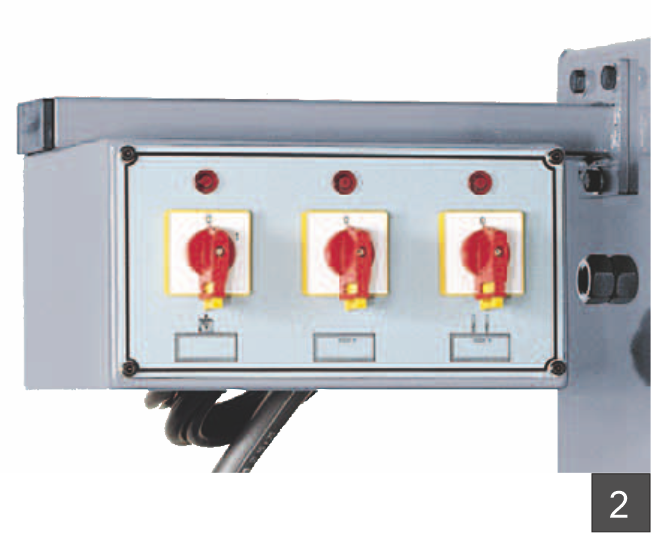

Detalhe do painel de comandos montado numa máquina sem normas CE

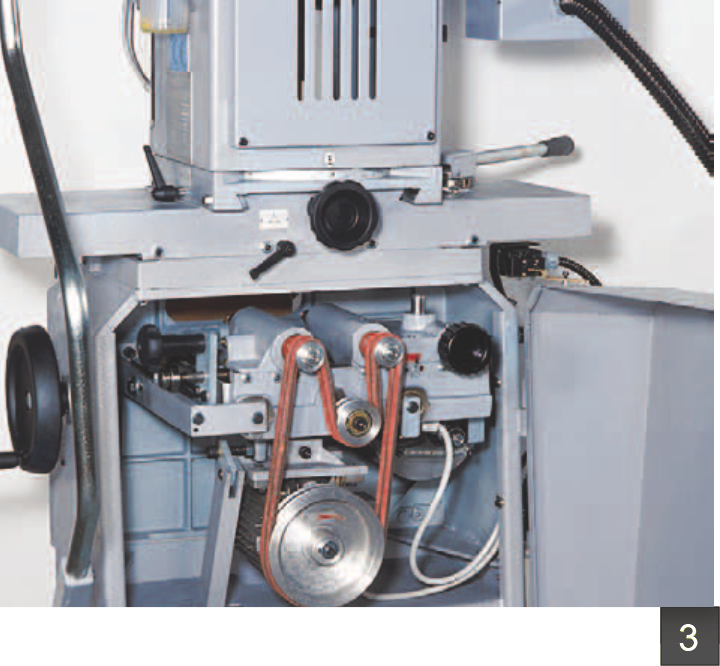

Brocas horizontais con dispositivo oscilante na broca direita para execução do furo YALE.

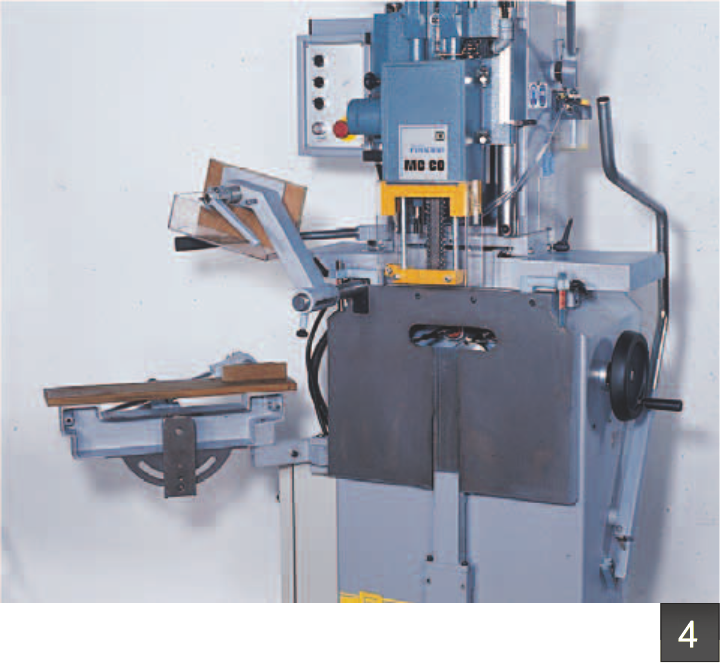

Abertura da mesa de trabalhos e pequeno volante.

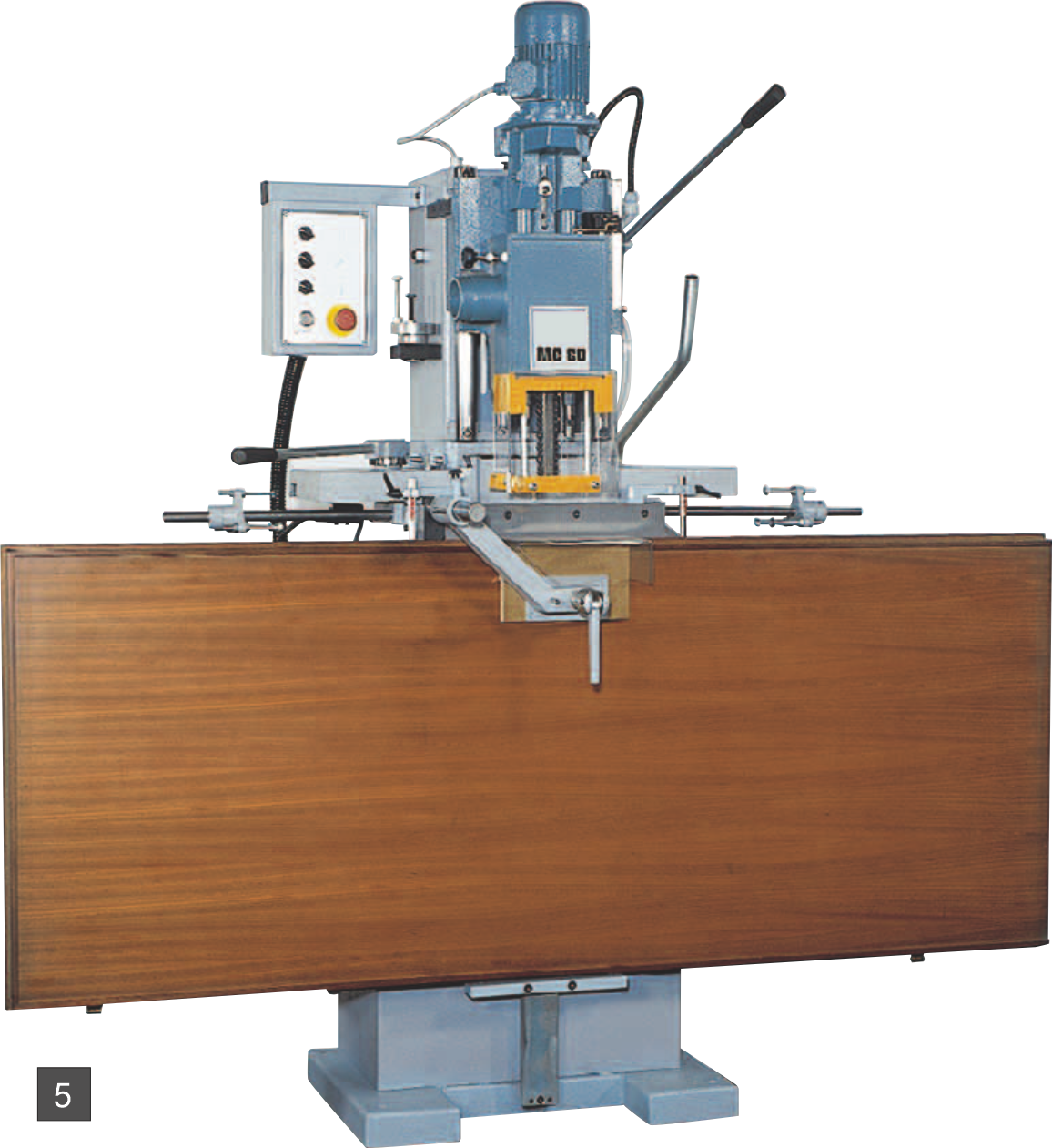

Máquina preparada para trabalhar portas.

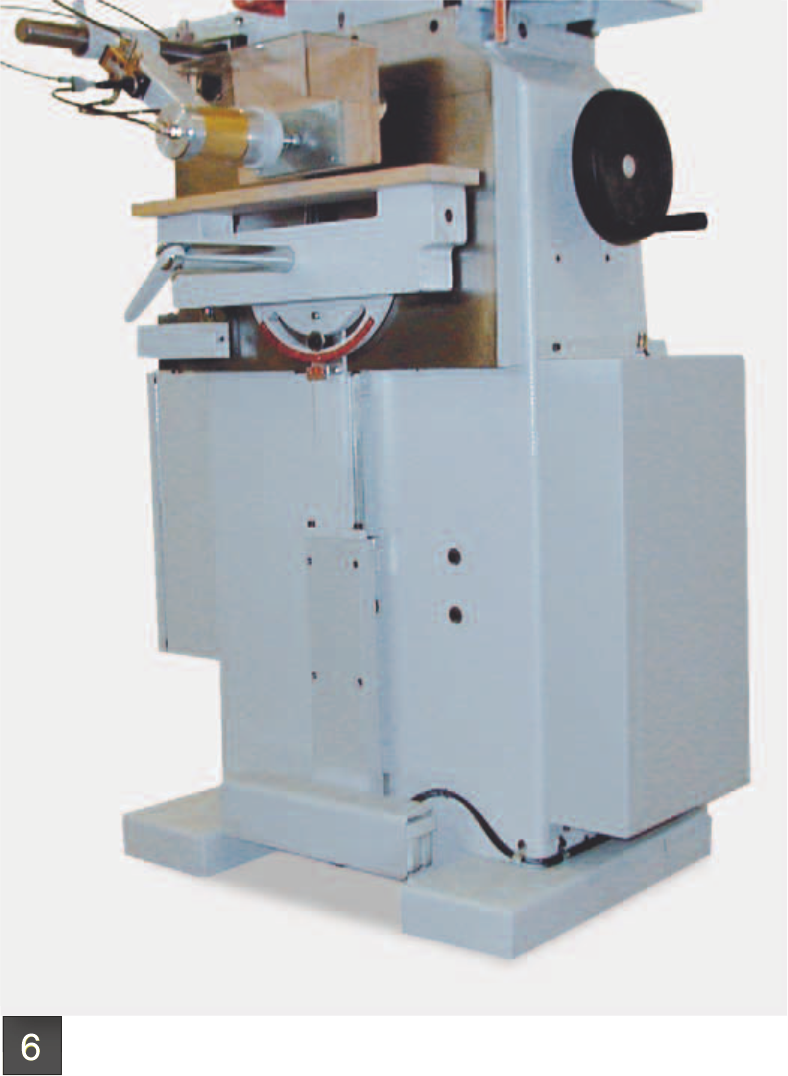

MC60/P Avançamento Pneumático do carro horizontal com torno e suporte pneumatico da porta.

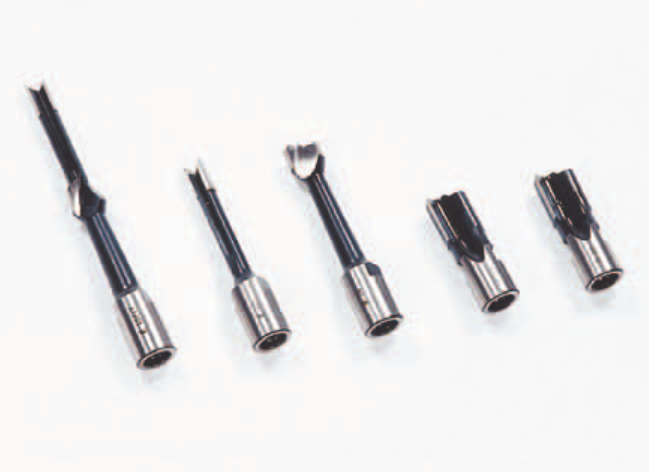

Brocas fornecidas

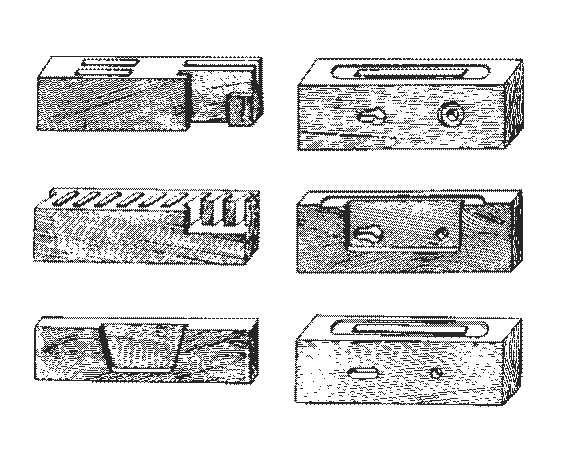

Exemplos de trabalho
Carateristicas Tecnicas
| MODELO | MC 60 | |
| Potência do motor | HP | 3 |
| Diamentro do veio do motor | mm | 16 |
| Potência do motor dos veios verticais | HP | 0.5 |
| Distância entre centros dos veios verticais | mm | 85 |
| Curso vertical dos veios | mm | 70 |
| Rotações dos veios verticais | min. | 6000 |
| Potência do motor dos veios horizontais | HP | 1 |
| Distância max. entre centros dos veios horizontais | mm | 105 |
| Rotações dos veios horizontais | min. | 6000 |
| Curso vertical da cabeça | mm | 180 |
| Curso trasversal da cabeça | mm | 150 |
| Curso longitudinal da cabeça | mm | 260 |
| Curso vertical da mesa | mm | 190 |
| Dimesões da mesa | mm | 600x110 |
| Inclinaçã da mesa | ± | 45° |
| Rotação da cabeça | ± | 45° |
| Altura máx. das portas | mm | 1050 |
| Veio fresador | mm | ø 12x1 |
| Dimensões totais | mm | 1000x800x2100 |
| Peso | KG | 500 |
As opções e acessórios não estão incluídas na máquina padrão.
| Opções / Acessorios extra | standard | optional |
| Orgãos de serviço | • | ‒ |
| Bomba de lubrificação | • | ‒ |
| Dispositivo afiador de correntes | • | ‒ |
| Esticador rápido de corrente | • | ‒ |
| Fresas | • | ‒ |
| Motor mais potente | ‒ | ᴏ |
| Motor monofásico | ‒ | ᴏ |
| Torno e suporte pneumático da porta | ‒ | ᴏ |
| Disjuntor | ‒ | ᴏ |
| Correntes | ‒ | ᴏ |
Legenda
|
• : standard
|
ᴏ : sob pedido
|
‒ : não disponivel
|
Descrição técnica
A máquina MC 60 executa alojamentos por todo o tipo de fechadura com operações simples e rápidas.A máquina está equipada com brocas verticais ao lado da corrente pela execução da sede do espelho em simultaneo com a cavidade da fechadura, e brocas horizontais para execução do buraco da chave e do furo do puxador numa única operação.
